昆西无油螺杆空压机之空气干燥机

上海统将实业有限公司今天和大家分享下昆西无油螺杆水润滑空压机的空气干燥机。

压缩空气回路

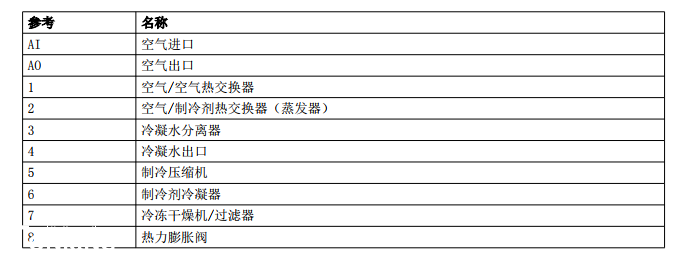

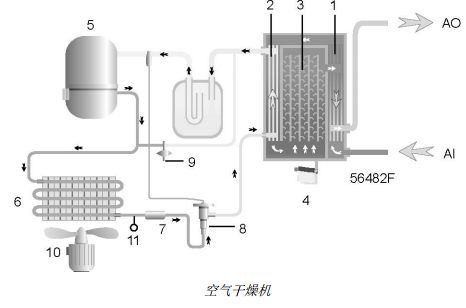

压缩空气进入热交换器 (1)，并由排出的干燥冷空气进行冷却。 流入的空气中的水分开始凝结。

空气随后将流经热交换器/蒸发器 (2)，在此处制冷剂将蒸发，从而使空气被进一步冷却，以接近制冷剂的蒸发温度。 空气中的更多水分会凝结。 冷空气随后将流经分离器 (3)，在此处所有的冷凝水将与空气分离。 冷凝水自动通过出口 (4) 排放。干燥冷空气随后将流经热交换器 (1)，在此处通过流入的空气重新加热。

制冷剂回路

压缩机 (5) 传输流经冷凝器 (6) 的高压热制冷剂气体，在冷凝器中，大部分制冷剂将凝结。

液体制冷剂将流经液体制冷剂干燥机/过滤器 (7) 进入热力膨胀阀 (8)。 制冷剂在蒸发压力下离开热力膨胀阀。

制冷剂进入蒸发器 (2)，在此处制冷剂在恒压下经过进一步的蒸发吸收压缩空气中的热量。 热的制冷剂离开蒸发器，然后被吸入压缩机 (5)。

旁通阀 (9) 调节制冷剂流量。 根据制冷剂回路的载荷等级，通过开关 (11) 来打开或关闭风扇(10)。
